智能家居布线时，如果采用手拉手的方案，设计太复杂或是工程量太大时，可以考虑用星型接线法。这种方法的优点是，条理比较清楚，工程相对也简单许多，但是这种方案，就要用到上文中提到的RS4852进8出的集线器。详细的三室二厅的布线设计方案说明及图纸，就见下文。

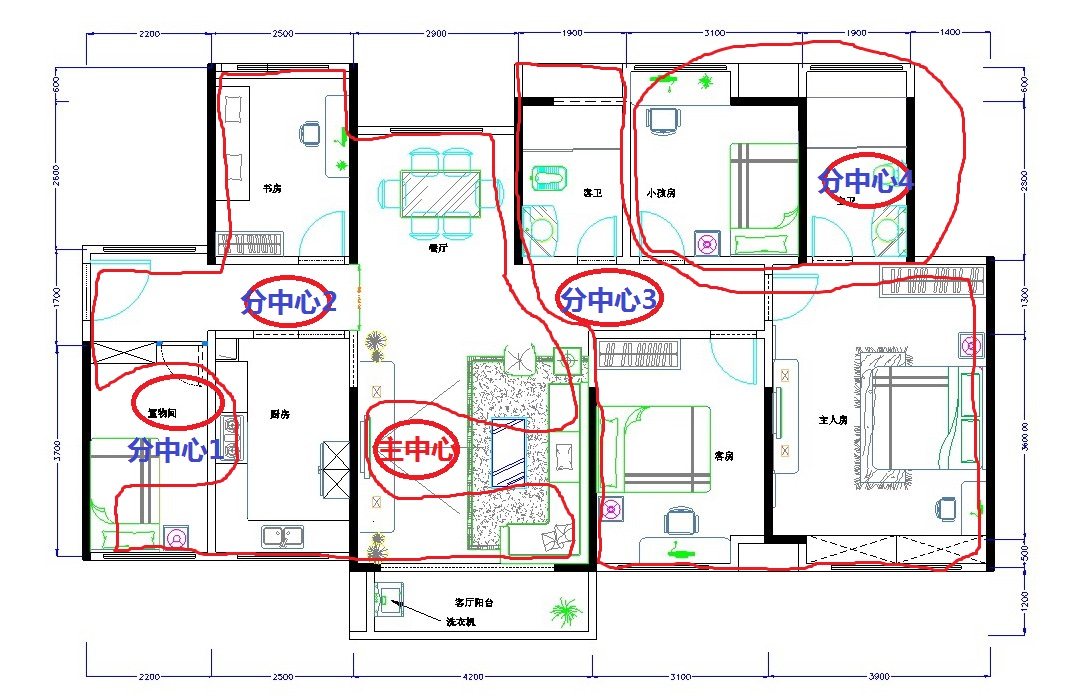

已经布线的分法，区域划分图：
集线器2IN端与8OUT端的接口说明，IN端表示可以与所有口通讯，OUT端表示只可与IN端通讯，与其它OUT端是隔离的
线路IN1：

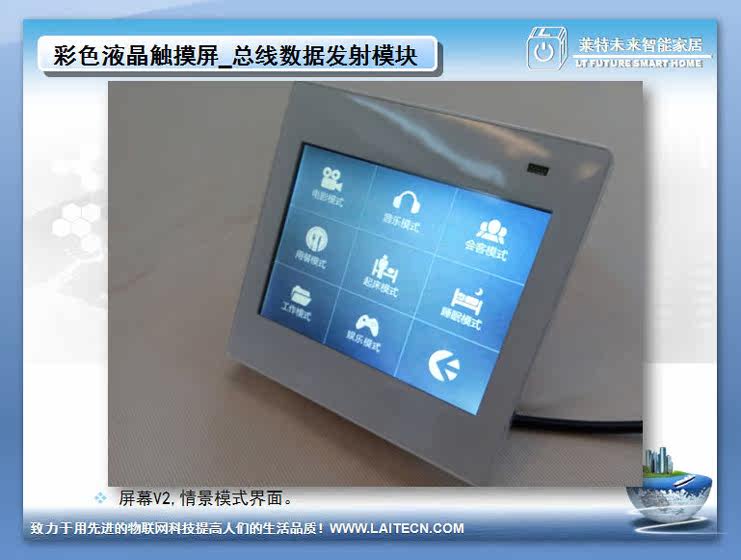

7寸触摸屏+莱特主机用拉手的方式形成一路接至集线器的IN端，即可对集线器的所有端端通讯。（7寸触摸屏放于电视边上的墙，莱特主机放在电视柜内），此线路拉一条六类带屏蔽网线，相当于预留另外两组RS485信号线。
线路OUT1：入户进门的地方预留一个5寸屏，在出门的时候可以方便的设置情景模具，程序与7寸屏基本相同，形成双中心的结局。5寸的信号只与IN1的主机通讯，发出指令由莱特主机进行解释后执行相应的功能。.位置：开门的右手边处。

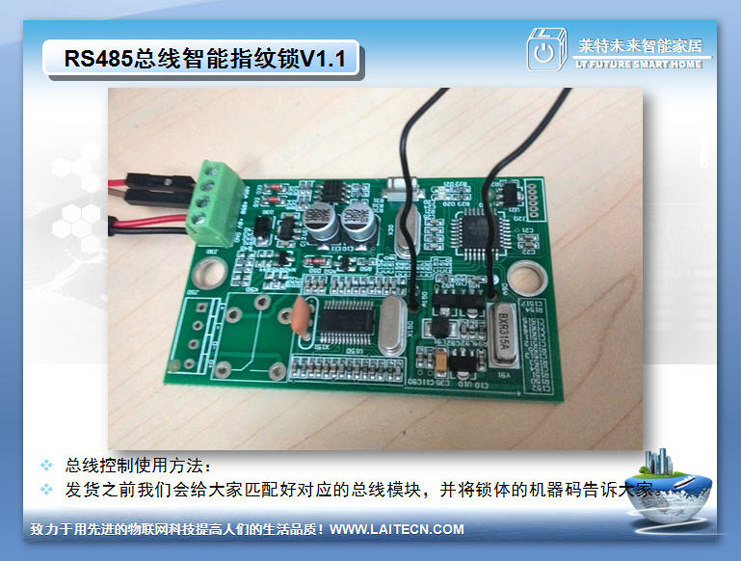

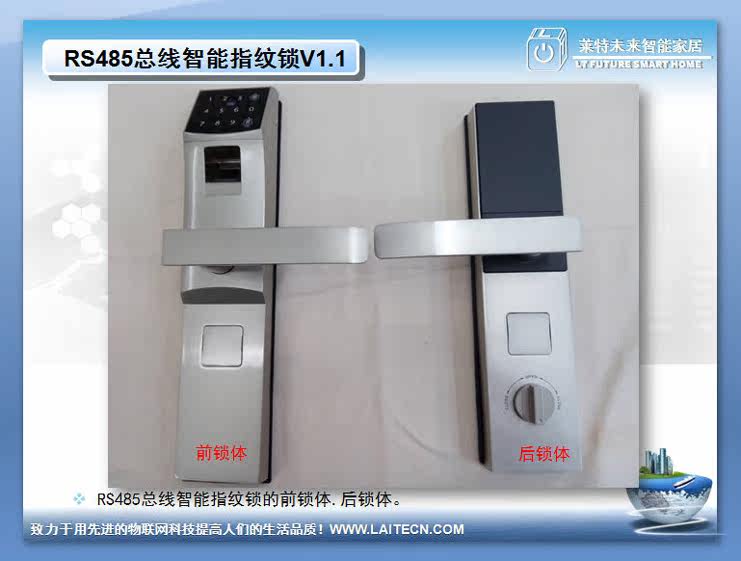

线路OUT2：莱特智能家居控制系统_RS485总线_智能_指纹锁通道，锁的无线RS485模块通过转换协议模块单独与主机通讯，发送与接刷开锁的相关指令，也可以通过主机操作情景模式，如老大演示的，知道指定人来了，执行开锁与执行的设置的情景模式。.位置：开门的顶上。
线路OUT3：按装修分区示意图，接分中心1，控制入户强电箱的各路开关的485控制开关量控制模块。.位置：弱电箱内
线路OUT4：按装修分区示意图，接分中心2，控制房子前段的各路开关的485控制开关量控制模块。.位置：厨房的吊顶内
线路OUT5：按装修分区示意图，接分中心3，控制房子中段的各路开关的485控制开关量控制模块。位置：过道的吊顶内
线路OUT6：按装修分区示意图，接分中心4，控制房子中段的各路开关的485控制开关量控制模块。位置：主卫的吊顶内
线路OUT7：接电视对面墙上安排的莱特智能家居_无线学习型红外转发器_RS485总线_红外延长线版，可以实现对客厅电器的控制。位置：电视的对面墙上的86暗盒
线路OUT8：拉网线线至最后端的主人房，预留功能。位置：主人房墙上86暗盒

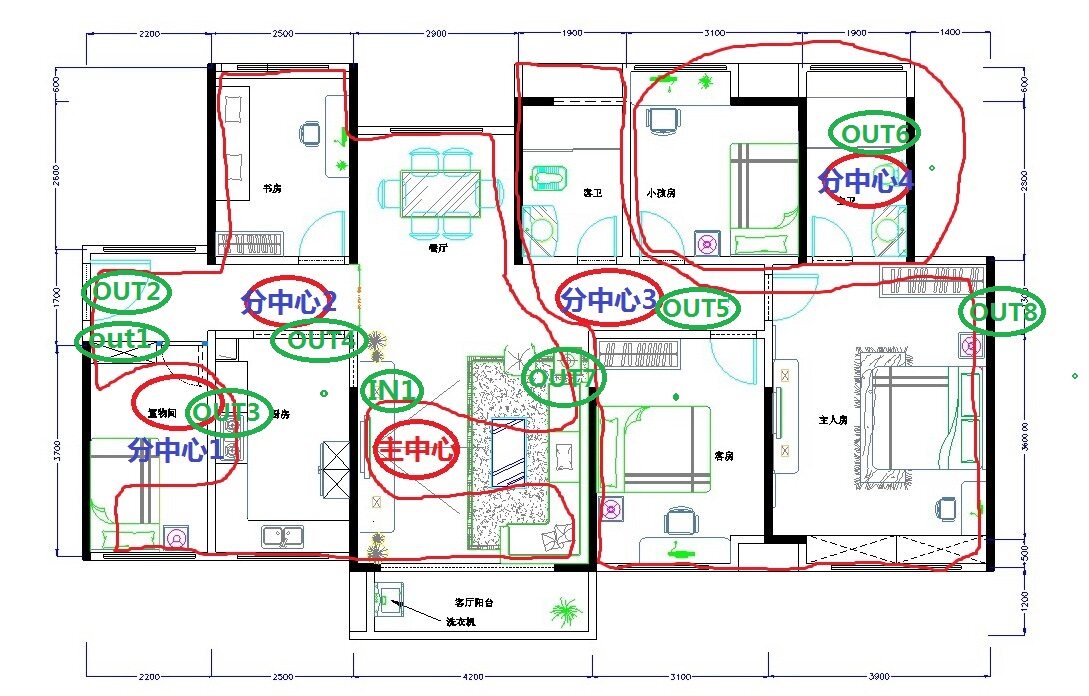

具体的布线位置图拟如下：

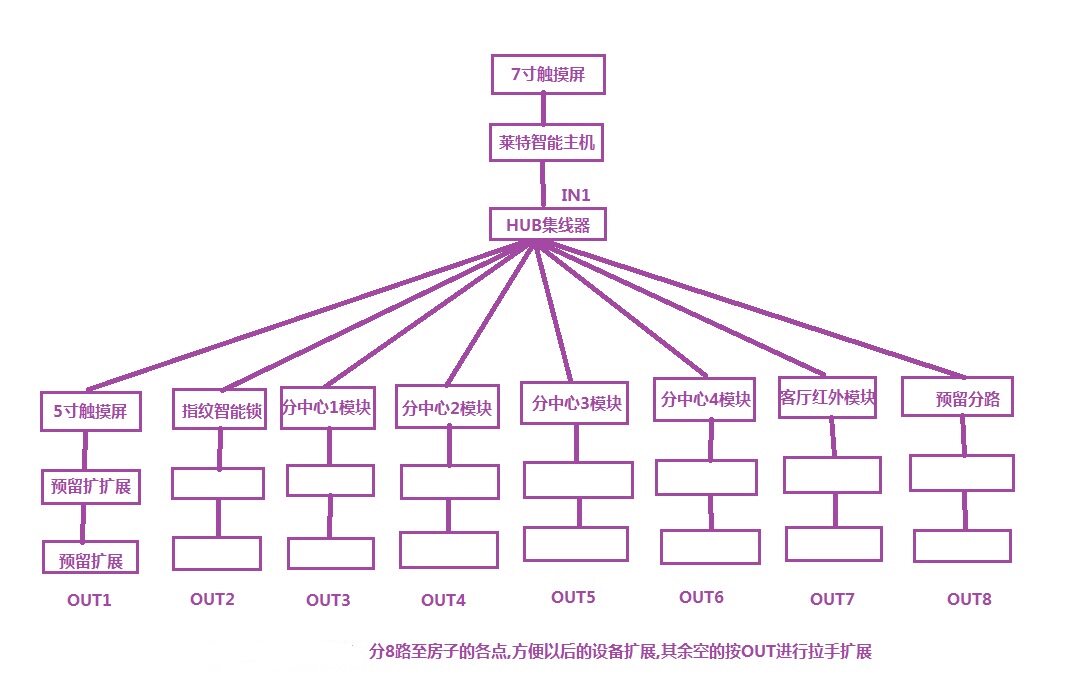

以上基本房子的各区域均有RS485接口，可以用拉手的进行扩展设备而不会造成影响。按HUB集线器为中心的连接示意图
总结就是以下的布线图，HUB+接手形成比较标准模式的布线方式，整体规划，预留扩展
、
